Sleutelcoderingsinformatie

SMARTRA-introductie

De SMARTRA staat voor SMART TRansponder Antenne. De SMARTRA-eenheid bevat een geïntegreerde inductieve antenne en elektronica rond het contactslot.

De SMARTRA voert geen controle uit op de geldigheid van de transponder of de berekening van het coderingsalgoritme. Dit apparaat is slechts een geavanceerde interface, die de RF-gegevensstroom (radiofrequentie van 125 kHz) van de transponder omzet in seriële communicatie naar ECM en omgekeerd. De SMARTRA communiceert met een motorregelmodule via een speciale communicatielijn (genaamd W-Line of Immo-Line). Tijdens communicatie tussen ECM en SMARTRA kan de K-lijn van ECM niet worden gebruikt voor communicatie. De ECM regelt de communicatie met SMARTRA of diagnostische apparatuur op de K-lijn door een multiplexer en specifieke communicatieprocedures in te schakelen. De multiplexer is een onderdeel van ECM-hardware.

Het startonderbrekersysteem bestaat uit de ECM, de SMARTRA, de lamp en contactsleutels met ingebouwde transponder. De ECM voert de controle van de contactsleutel uit door middel van een speciaal coderingsalgoritme, dat parallel in de transponder en in de ECM loopt. Pas als de resultaten gelijk zijn kan de motor gestart worden. De voor het voertuig geldige gegevens van alle transponders worden in de ECM opgeslagen.

Tijdens de sleutelaanleerprocedure wordt de transponder geprogrammeerd met voertuigspecifieke gegevens. De voertuigspecifieke gegevens worden in het transpondergeheugen geschreven.

Pincodes

PIN-code staat voor productidentificatienummercode. De pincode is een unieke code voor elk voertuig en wordt op de productielijn in ECM geprogrammeerd.

Een pincode is nodig bij het aanleren van nieuwe ECM en nieuwe sleutels, b.v.

• Wanneer een nieuwe sleutel wordt toegevoegd
• Bij vervanging door nieuwe ECM of gebruikte ECM (geneutraliseerde ECM)
• Wanneer een sleutel verloren is gegaan en moet worden verwijderd

Als u 3 keer een onjuiste pincode invoert, wordt de startonderbreker (SMARTRA of Smart key) vergrendeld. Om te ontgrendelen:

• Laat bij mechanische sleutels de sleutel 1 uur aanstaan.
• Laat voor smart key (nabijheid) de auto 1 uur met rust met een goede acculading.

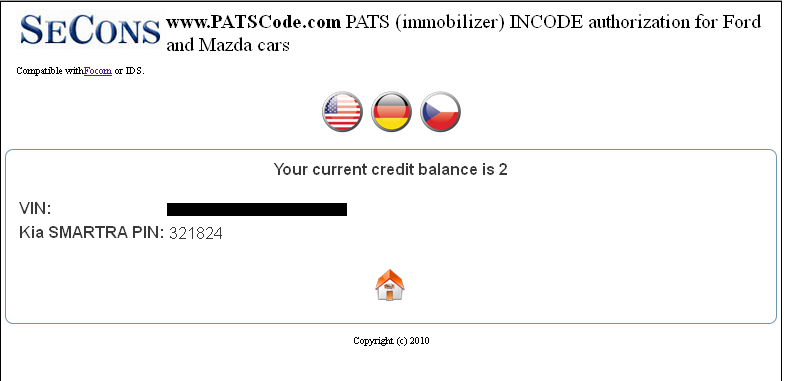

De pincode van het voertuig kan worden verkregen via de service www.PATSCode.com of via de Hyundai-dealer.

Ondersteunde voertuigen

De volgende lijst toont alle voertuigen waarvoor sleutelonderwijs wordt ondersteund:

Mechanische sleutels met RFID-chip (non-proximity)

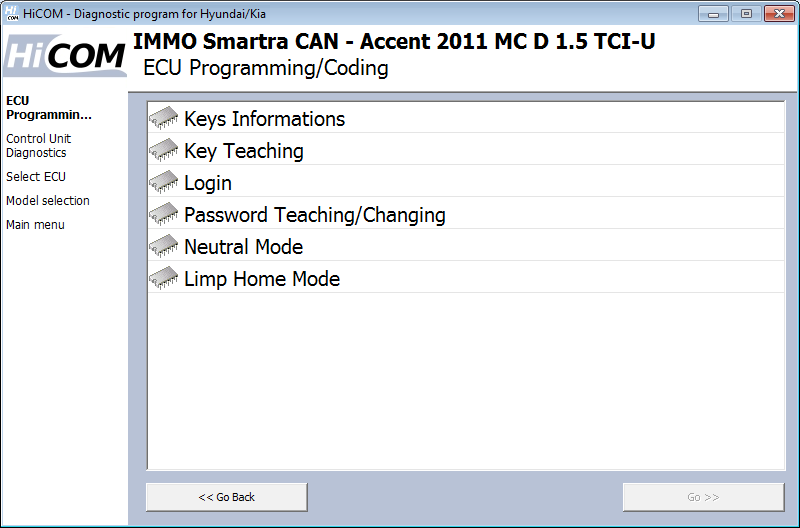

De sleutelcoderingsprocedure is beschikbaar in de besturingseenheid IMMO – Startonderbreker via het menu “ECU Programmeren/Coderen”.

Lesgeven

De motor moet uitgeschakeld zijn. De sleutel is naar de ON-positie gedraaid.

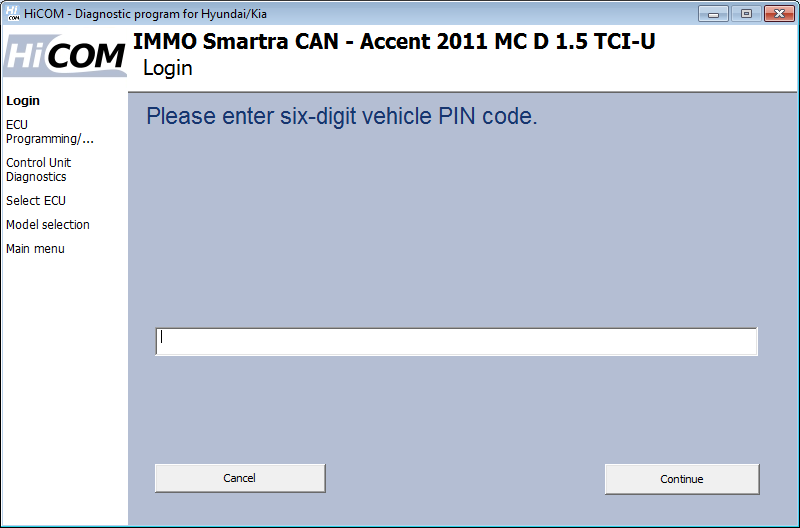

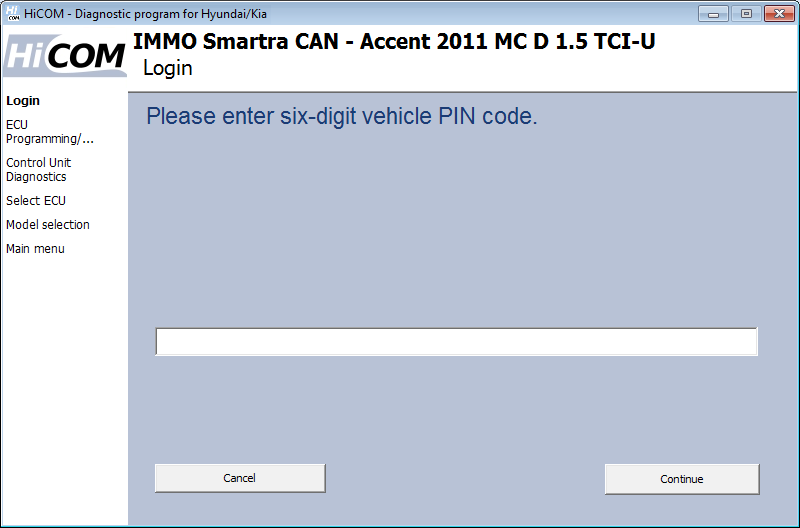

U wordt gevraagd een 6-cijferige pincode in te voeren. (bijv. 123456, zie pagina 2 - PIN-codes)

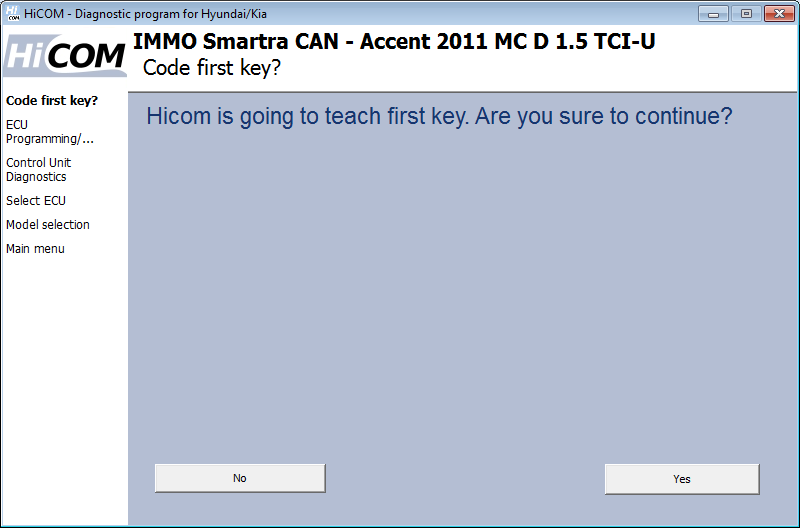

Nu hebt u de sleutel in het contact in de AAN-stand. Deze sleutel wordt gecodeerd nadat u op de knop "Ja" klikt.

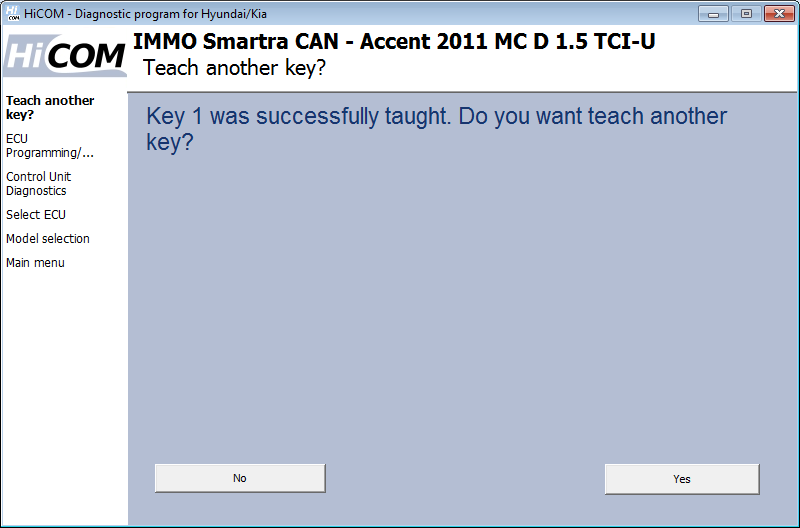

U wordt gevraagd of u nog een sleutel wilt coderen. Als u op "Ja" klikt, zal HiCOM u vragen de volgende sleutel in te voeren. Er kunnen maximaal 4 sleutels worden gecodeerd. (Sommige besturingseenheden staan ​​eenheden tot 8 sleutels toe). Als u op "Nee" klikt, wordt het codeerproces beëindigd en worden er geen sleutels meer toegevoegd.

Schakel na succesvolle voltooiing van de handeling het contact gedurende 10 seconden uit.

Smartkey (Proximity-afstandsbediening)

Sommige voertuigen hebben een contactloze (RFID) smartkey in plaats van een mechanische sleutel. Bij deze voertuigen zal de codering via SMARTRA mislukken. Hiervoor is een speciale speciale Smart-Key-besturingseenheid nodig. Deze functie is te vinden in de Smart Key Code Saving-regeleenheid (PIC, SMKCODE).

//Gebruikte smartkeys kunnen niet op een andere auto worden geprogrammeerd. Zorg ervoor dat u Smart Keys bij een vertrouwde bron aanschaft.//

//Als er geen geldige Smart Key aanwezig is, is het niet mogelijk om de motor te starten en is het mogelijk ook niet mogelijk om andere ECU's dan PIC/SMK te diagnosticeren.//

Lesgeven

De motor moet uitgeschakeld zijn, de start/stop-knop moet in de UIT-stand staan.

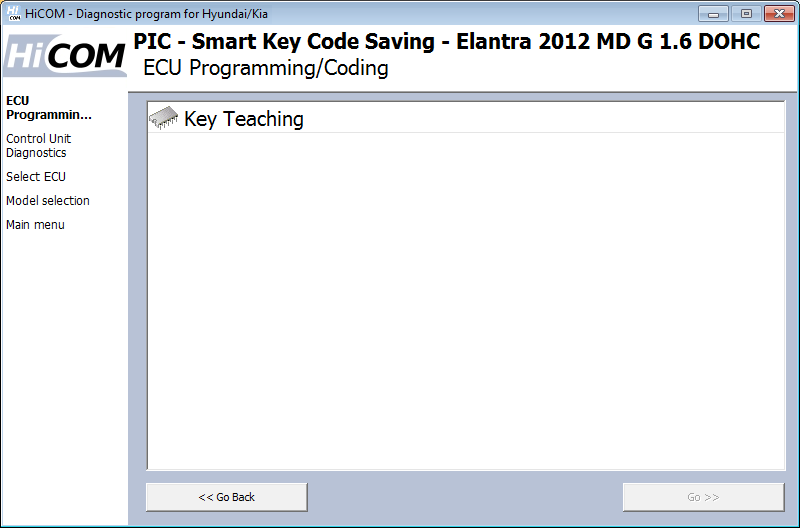

Selecteer de functie "Key Teaching" in het menu "ECU Programming/Coding".

U wordt gevraagd een 6-cijferige pincode in te voeren. (bijv. 123456, zie pagina 2 - PIN-codes)

Als u een onjuiste pincode invoert, vergrendelt de ECU na 2 of 3 pogingen.

Na deze stap start het MSL-onderwijs automatisch op sommige ECU's.

De sleutelhanger moet in de Smart-sleutelhouder worden geplaatst (als er geen Smart-sleutelhouder is, gebruik dan de punt van de afstandsbediening om op de start/stop-knop te drukken)

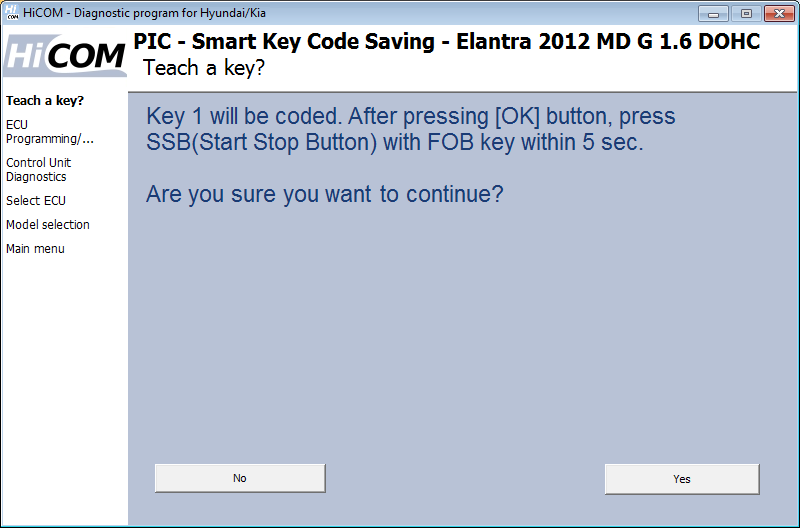

Houd de stop-startknop 5 seconden ingedrukt met de sleutel in de slimme sleutelhouder. Als uw auto geen slimme sleutelhouder heeft, gebruik dan de punt van de afstandsbediening om op de start/stop-knop te drukken.

Dezelfde handeling wordt uitgevoerd voor andere slimme sleutelhangers. Er kunnen maximaal 2 Smart-keys worden gehercodeerd.

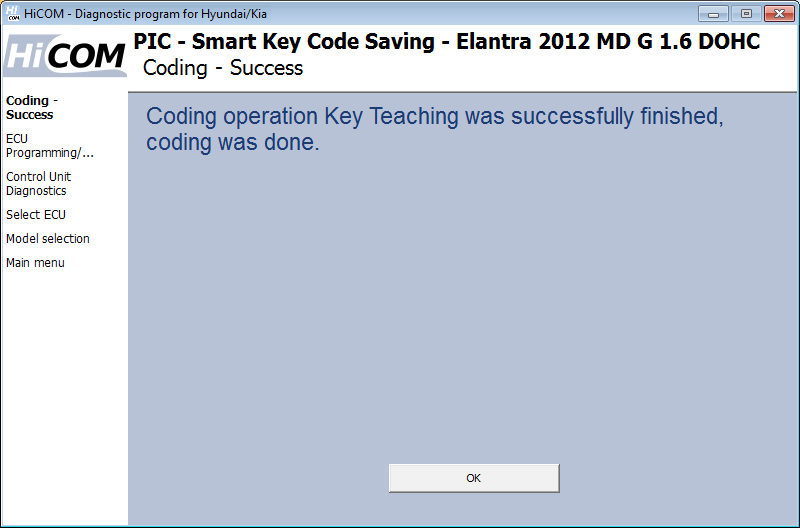

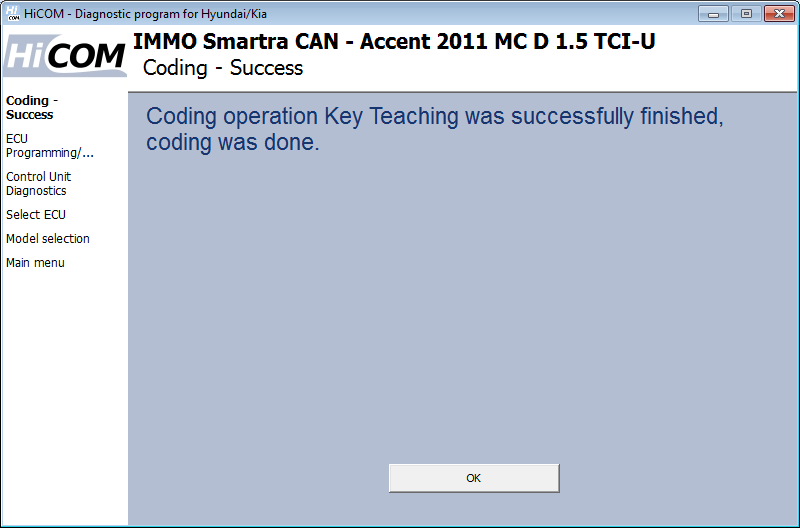

Nadat het coderen is voltooid, geeft HiCOM informatie weer over succesvol coderen.

Belangrijke informatie

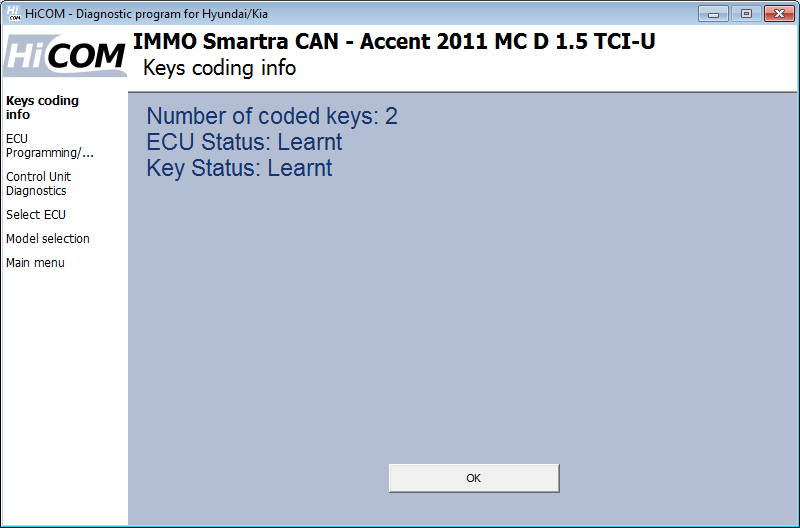

Toont basisinformatie over sleutels. Mogelijke waarden: Niet aangevinkt, Geleerd, Maagd, Neutraal, Vergrendeld

Inloggen

Deze functie wordt gebruikt om de juistheid van de pincode te testen.

Wachtwoord leren/wijzigen

Het wachtwoord wordt gebruikt om de auto in de noodloopmodus te zetten.

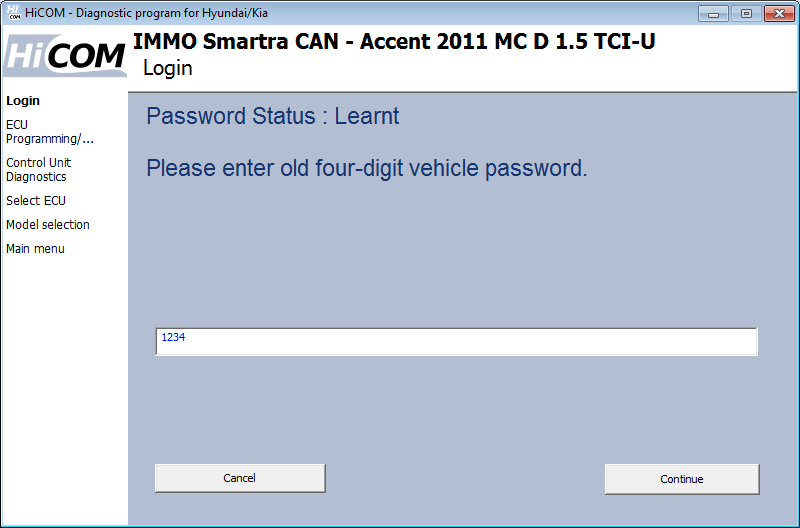

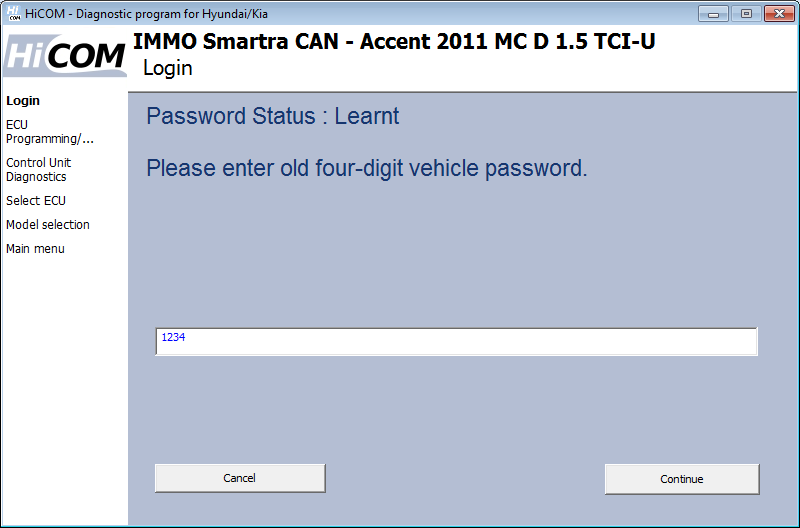

Als de besturingseenheid geen "Virgin" is, wordt u gevraagd een wachtwoord in te voeren. Het wachtwoord is numeriek en bestaat uit 4 decimale cijfers (bijvoorbeeld 1234). Bij de Virgin-besturingseenheid wordt u direct gevraagd een wachtwoord in te stellen.

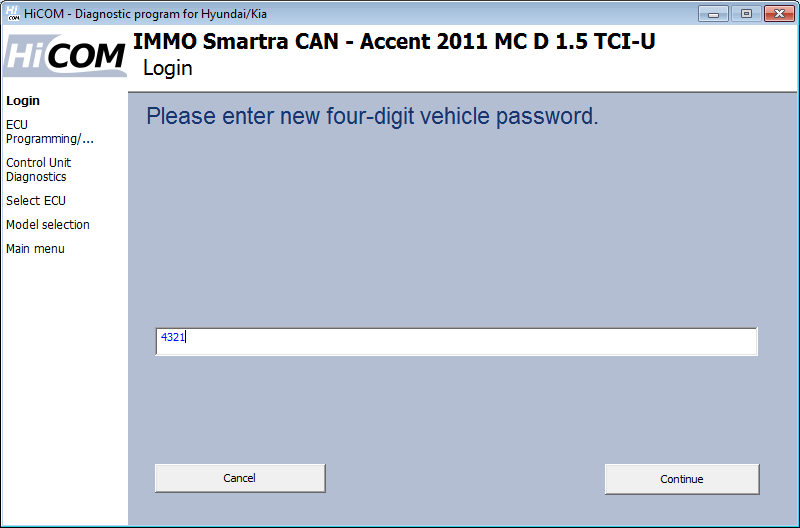

Voer nu een nieuw wachtwoord in. Het wachtwoord moet bestaan ​​uit een decimaal getal van vier cijfers (bijvoorbeeld 1234). Na het indrukken van de knop "Doorgaan" wordt het wachtwoord in de besturingseenheid ingesteld.

Neutrale modus

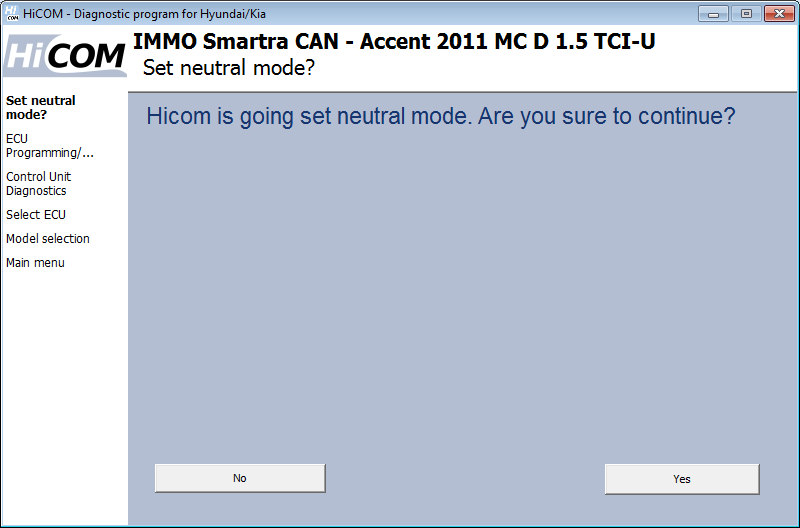

Deze functie dient om reeds gebruikte ECU in een ander voertuig te gebruiken.

De motor moet uitgeschakeld zijn. De sleutel is naar de ON-positie gedraaid.

Limp Home-modus

Deze functie schakelt de auto in de noodmodus die wordt gebruikt om de auto naar de werkplaats te rijden in het geval dat alle sleutels verloren zijn of dat de SMARTRA-module niet goed werkt.

De ECM informeert de bestuurder over de noodtoestand door 5 keer te knipperen gedurende 5 seconden. Vervolgens kan het gebruikerswachtwoord door HiCOM naar de ECM worden verzonden. Het noodhuis kan ook worden geactiveerd met de contactsleutel. De ECM informeert de bestuurder door het knipperen van de startonderbrekerlamp over de noodtoestand. Vervolgens kan het gebruikerswachtwoord in de ECM worden ingevoerd via een speciale volgorde van aan/uit zetten van het contact.

• Wachtwoord moet eerst worden ingesteld (met behulp van de functie "Wachtwoord leren/wijzigen")
• Motor moet uitgeschakeld zijn. De sleutel is naar de ON-positie gedraaid.
• Typ een viercijferig decimaal getal (wachtwoord), bijvoorbeeld 1234.
